INTERNO - CTTR

Struttura speciale per pavimento sopraelevato

INTERNO - CTTR

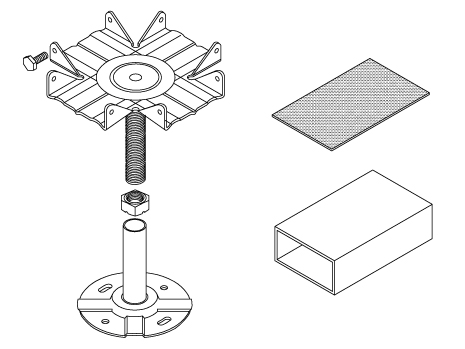

Struttura portante tipo Floorlab CTTR costituita da base d’appoggio alla soletta e testa in appoggio alle traverse.

• Base: costituita da un piattello rotondo in lamiera di diametro 95 mm e  spessore 1,5 mm in acciaio lucido DC04 Marm EN 10139 opportunamente sagomato al fine di ottenere la rigidità necessaria e permettere l’accoppiamento con un tubo laminato a freddo scordonato di misura 20x2 mm di altezza variabile e dotato di una tacca antisvitamento per l’accoppiamento con la testa.
Fino a 60 mm di altezza in alternativa al tubo viene accoppiata una bussola filettata 16MA

• Testa: costituita da una piastra in lamiera di 110x110 mm e spessore 3 mm in acciaio decapato DD13 EN 10111 opportunamente stampata e sagomata al fine di ottenere le necessarie nervature e gli appoggi per le traverse.alla testa viene poi saldata una boccola fielttata 16MA che permette l’avvitamento forzato della barra filettata di opportuna altezza.

• Traverse: in lamiera zincata a caldo Sendzimir Z140 con spessore di 1 mm ottenuta da taglio di tubo rettangolare con sezione 50x25 mm in misure idonee a ottenre il modulo richiesto. Guarnizione adesiva.

• Sistema di regolazione: al centro della testa tramite il gruppo barra filettata+dado con un meccanismo di regolazione micrometrica e tacche antisvitamento realizzate sul dado.
